管夹阀系列

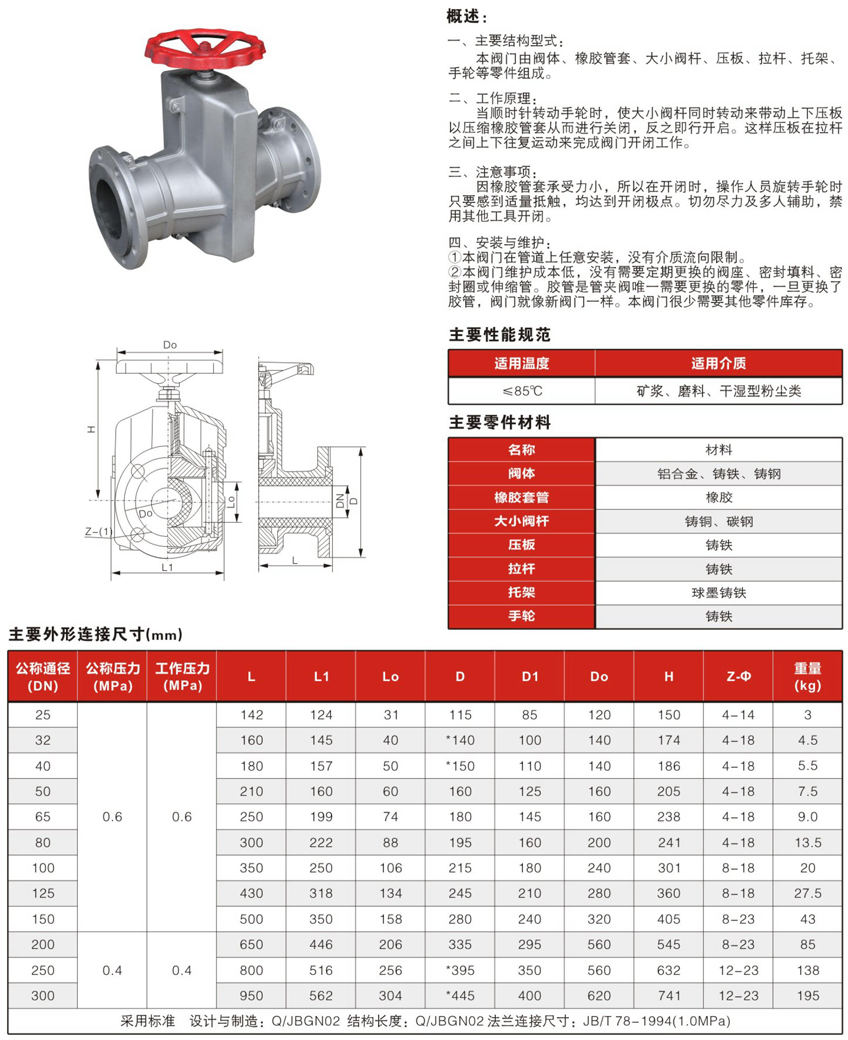

管夹阀(GJ41X-6L)





一、管夹阀(GJ41X-6L)主要结构型式:

本阀门由阀体、橡胶管套、大小阀杆、压板、拉杆、托架、手轮等零件组成。

二、管夹阀(GJ41X-6L)工作原理

当顺针时转动手轮时,使大小阀杆同时转动来带动上下压板以压缩橡胶管套从而进行关闭,反之即行开启。

这样压板在拉杆之间上下往复运动来完成阀门开闭工作。

三、管夹阀(GJ41X-6L)注意事项

因橡胶管套承压力小,所以在开闭时,操作人员旋转手轮时只要感到适量抵触,均达到开闭极点。切勿尽力及多人辅助,禁用其他开具开闭。

四、安装与维护

1、本阀门在管道上任意安装,没有介质流向限制。

2、本阀门维护成本低,没有需要定期更换的阀座、密封填较、密封圈或伸缩管。胶管是管夹阀*需要更换的零件,一旦更换了胶管,阀门就像新阀门一样。本阀门很少需要其他零件库存。



产品名称: 管夹阀(GJ41X-6L)





一、管夹阀(GJ41X-6L)主要结构型式:

本阀门由阀体、橡胶管套、大小阀杆、压板、拉杆、托架、手轮等零件组成。

二、管夹阀(GJ41X-6L)工作原理

当顺针时转动手轮时,使大小阀杆同时转动来带动上下压板以压缩橡胶管套从而进行关闭,反之即行开启。

这样压板在拉杆之间上下往复运动来完成阀门开闭工作。

三、管夹阀(GJ41X-6L)注意事项

因橡胶管套承压力小,所以在开闭时,操作人员旋转手轮时只要感到适量抵触,均达到开闭极点。切勿尽力及多人辅助,禁用其他开具开闭。

四、安装与维护

1、本阀门在管道上任意安装,没有介质流向限制。

2、本阀门维护成本低,没有需要定期更换的阀座、密封填较、密封圈或伸缩管。胶管是管夹阀*需要更换的零件,一旦更换了胶管,阀门就像新阀门一样。本阀门很少需要其他零件库存。
